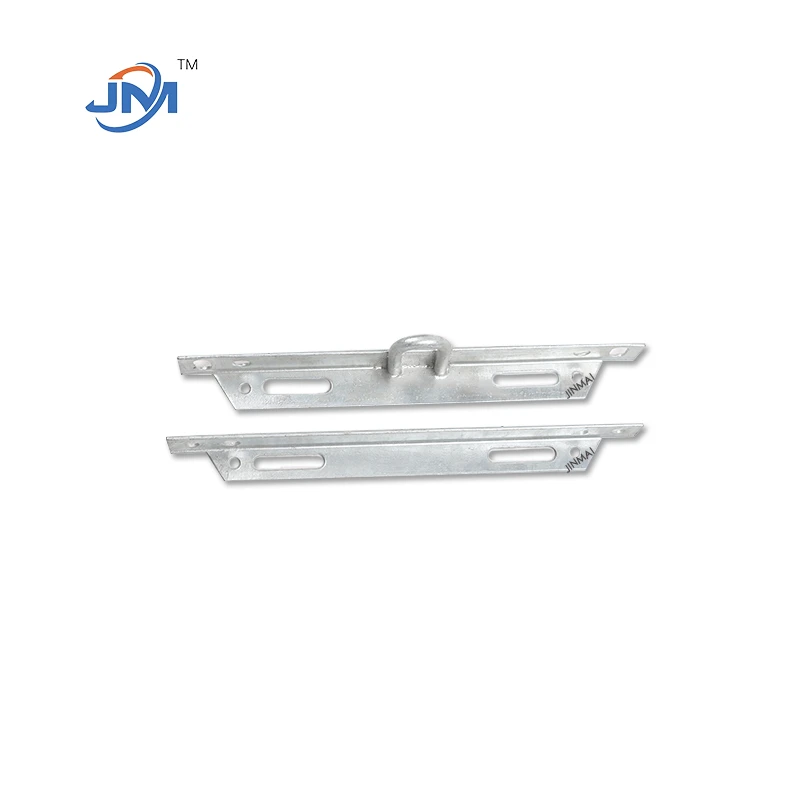

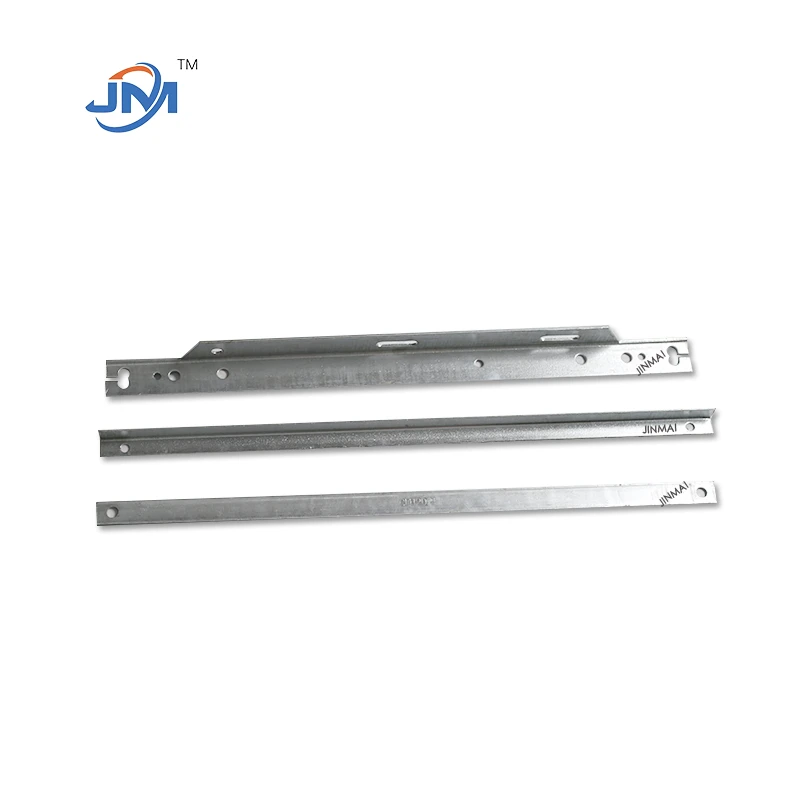

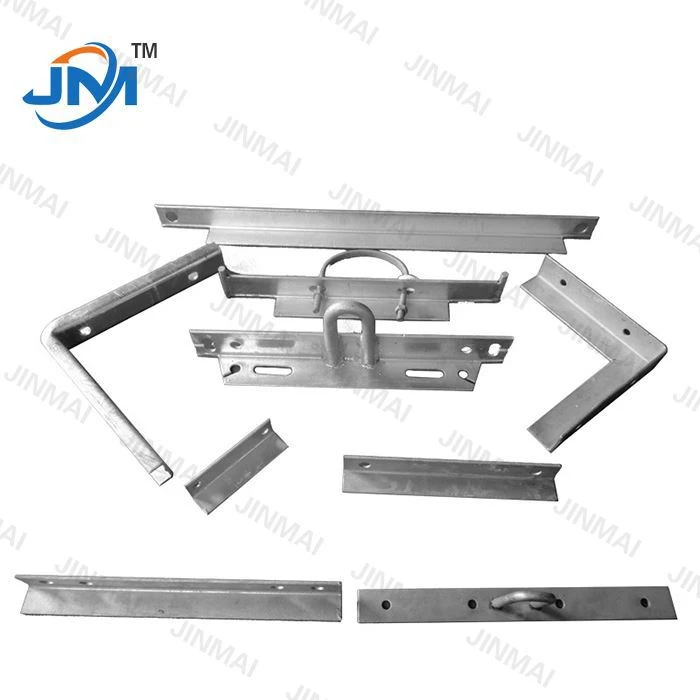

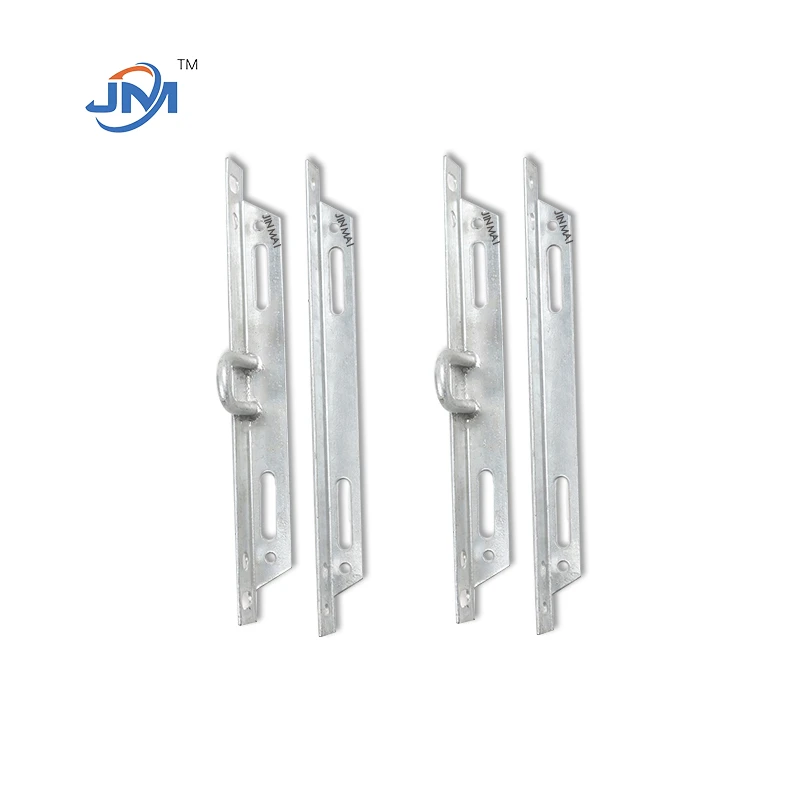

کراس آرم برقی

کراس آرم الکتریکی که به عنوان تیر پشتیبانی نیز شناخته می شود، جزء مهمی در خطوط انتقال و توزیع هوایی است. آنها برای حمایت از عایق ها، هادی ها و سایر تجهیزات الکتریکی برای اطمینان از فاصله و پایداری مناسب استفاده می شوند.

مواد:

چوب سنتی دارای خواص عایق خاصی است اما به راحتی تحت تأثیر محیط قرار می گیرد. فولاد (گالوانیزه و فولاد ضد زنگ) استحکام و دوام بالایی دارد و همچنین در حال حاضر پرمصرف ترین ماده است.

عملکرد:

اطمینان حاصل کنید که عایق‌ها و سخت‌افزارها، هادی‌ها و هادی‌های صاعقه را پشتیبانی می‌کنند و در صورت لزوم، آنها را در فاصله ایمن معین قرار دهید. تجهیزات خط مانند تابلو برق، صاعقه گیر و غیره را نصب کنید. یک سکوی پشتیبانی پایدار برای هادی فراهم کنید تا از اتصال کوتاه و سایر خطاهای ناشی از تماس با زمین یا اشیاء دیگر جلوگیری شود. عملکرد عایق الکتریکی خط را برای جلوگیری از اتصال کوتاه فاز به-فاز و تخلیه به زمین حفظ کنید. توزیع بار و توزیع یکنواخت بار ناشی از عوامل طبیعی مانند وزن هادی، باد، یخ و برف تحمل شده توسط خط هوایی به برج قطب.

نوع:

بازوهای متقاطع مستقیم: این رایج ترین نوع با ساختار افقی ساده است که برای پشتیبانی از عایق ها و هادی ها استفاده می شود.
بازوهای متقاطع به شکل V-: با ساختار V شکل، پشتیبانی هادی بهتری را فراهم می‌کند، مخصوصاً برای مناطق با بادهای شدید یا دهانه‌های طولانی مناسب است.
بازوهای متقاطع V افقی: با ساختار افقی-شکل V، استحکام مکانیکی بالاتر و مقاومت کمتری در برابر باد ایجاد می‌کند و معمولاً در خطوط انتقال ولتاژ بالا و پست‌ها استفاده می‌شود.
بازوی ضربدری مماس: در بخش های مستقیم خطوط انتقال و توزیع استفاده می شود، پشتیبانی هادی را فراهم می کند و فاصله و پایداری مناسب را تضمین می کند.
بازوهای متقاطع زاویه ای: طراحی شده برای پشتیبانی از نقطه ای که هادی جهت را تغییر می دهد، بسته به زاویه انحراف، می تواند تنظیمات مختلفی داشته باشد.

بطور خلاصه Electrical Crossarm نقش مهمی در سیستم قدرت دارد و عملکرد و کیفیت آن ارتباط مستقیمی با عملکرد ایمن و پایدار سیستم قدرت دارد. بنابراین، هنگام طراحی و نصب کراس آرم‌های الکتریکی، عوامل مختلفی باید به طور کامل در نظر گرفته شوند تا اطمینان حاصل شود که استانداردها و الزامات مربوطه را برآورده می‌کنند.
